Un ordinateur solaire en Bretagne !

Category: Raspberry-PI

Un ordinateur allumé en permanence, mais sans utiliser d’électricité, enfin venant d’EDF. Est ce un peu audacieux comme projet en Bretagne ? Ça se discute …

Bon, d’accord le panneau solaire est assez grand, et l’ordinateur est un raspberry pi.

wp-1456252010877.jpgLa partie alimentation et gestion de l’énergie est composée de :

  • un panneau solaire 18V de 80W
  • une batterie 12V de 7.2 VA
  • une batterie 12V de 40 VA (update du 11 juin 2016)
  • un module de gestion de la charge (batterie 12v plomb-acide)
  • un régulateur de tension 5v (prise USB sur allume-cigare)






La partie informatique est composée de :

  • un Raspberry Pi (modele B)
  • une carte WiFi USB (Alpha 036)









A venir : tester un convertisseur de tension continue (DC-DC), dont l’efficacité doit approcher les 92%


Je vais aussi superviser la charge de la batterie et l’alimentation venant du panneau solaire. Je vais donc suivre les tensions et les courants autours de la batterie. Un Arduino fera très bien l’affaire. Il pourrait même, à terme, optimiser l’exposition du panneau solaire, en l’inclinant pour qu’il « suive » le soleil …



dongle-voltmetre-USBUpdate du 31/03/2016

J’ai commandé un dongle USB qui mesure la tension électrique (V), l’intensité (A), et la capacité (mAh).

Le modèle de Raspberry pi que j’ai retenu initialement est un modèle B, donc la première version. La mauvaise nouvelle, c’est que ce modèle consomme finalement le double de courant que la version 3 !

Avec une carte Wifi en USB, le Raspberry Pi v1 modele B consomme environ 0.53A
Le Raspberry pi 3 consomme environ 0.23A. (avec son Wifi intégré)img_20160331_211411.jpg
Fort de ce constat, j’ai remplacé le raspberry v1 par un v3. Je devrai donc doubler l’autonomie de cette machine. A suivre …



Fév
1

By

Ecran 4.0″ LCD 16:9 pour Raspberry Pi

Category: Raspberry-PI

wpid-IMG_20140201_103851.jpgOn trouve sur eBay ou ailleurs, des écran TFT de 3 à 7 pouces. Ils sont alimentés en 12V, puisque leur usage premier est de visualiser une caméra de recul dans les voitures.

Voici les autres caractéristiques de l’écran :
Pixels : 480×272
Format video : PAL / NTSC
Nombre d’entrées video : 2
Power : 3 Watt
Dimensions : 104x80x17 (mm)
Poids : 150g

Référence chez DX.COM

La connexion avec le Raspberry Pi se fait via un câble RCA. (ici un câble noir à bouts jaunes)
La sortie video analogique du Raspberry Pi fournit le signal à l’écran, sur l’entrée « AV1 ».

La configuration video du Raspberry Pi, se fait via le fichier « /boot/config.txt »

framebuffer_width=480
framebuffer_height=272
disable_overscan=1
sdtv_mode=0
overscan_left=15
overscan_right=20
overscan_top=-26
overscan_bottom=-26

Montage complet :


Et voila un (petit) panneau d’affichage, pour indiquer la température et l’hygrométrie (DHT22), les prochains bus de la « star » en partance de l’arrêt à coté de la maison, la hauteur d’eau de la Vilaine au niveau du village, …

Mar
5

By

Nouvelle commande

Category: Uncategorized

Liste du matériel commandé


Arduino RF transmiter 433MHz1pcs 433Mhz RF transmitter and receiver kit for Arduino project(261041100836)
chip_partner | 37161 | 99.9%
Quantité : 2
Date de vente : 04/03/13

Arduino RF transmiter 315MHz1pcs 315Mhz RF transmitter and receiver link kit for Ardu… (261086921764)
chip_partner | 37161 | 99.9%
Quantité : 2
Date de vente : 04/03/13



arduino I2C 3.3v 5v converter

IIC I2C Level Conversion Module 5-3v System For Arduino S… (261083990295)
chip_partner | 37161 | 99.9%
Date de vente : 04/03/13





arduino I2C LCD driverIIC/I2C/TWI/SPI Serial Interface Board Module For Arduino… (370689090277)
chip_partner | 37161 | 99.9%
Quantité : 2
Date de vente : 04/03/13
arduino stepper motor and ULN2003 driver1pcs Stepper Motor+ Driver Board ULN2003 5V 4-phase 5 line (261007253613)
chip_partner | 37161 | 99.9%
Quantité : 2
Date de vente : 04/03/13
1PCS Sound detection sensor module sound sensor Intellige… (261083086582)
arduino sound sensorchip_partner | 37161 | 99.9%
Date de vente : 04/03/13
Bluetooth Serial Transceiver Module Base Board with Re-se… (160886616794)
arduino bluetooth transceivermaya.yooyoo | 21065 | 99.9%
Date de vente : 04/03/13
125 KHZ EM4100 RFID card read module RDM630 (UART) compat… (261110689339)arduino RFID 125KHz UART
chip_partner | 37163 | 99.9%
Date de vente : 04/03/13
1PCS HC-SR501 IR Pyroelectric Infrared IR PIR Motion Sens… (300804438509)arduino IR motion sensor
gc_supermarket | 11479 | 99.7%
Date de vente : 04/03/13
1PCS DHT22/AM2302 Digital Temperature and Humidity Sensor… (261070585099)arduino DHT22 temp and humidity sensor
chip_partner | 37163 | 99.9%
Quantité : 3
Date de vente : 04/03/13








Déc
28

By

Rpi & LCDproc

Category: Raspberry-PI

Comment piloter un affichage LCD 20×4 avec un Raspberri PI ? telle est la question.

Premier test avec un LCD 20×4 I2C : je n'arrive à rien de concluant 🙁
=> sans doute des problèmes de cohabitation entre le 5v (TTL) et le 3.3v du GPIO …

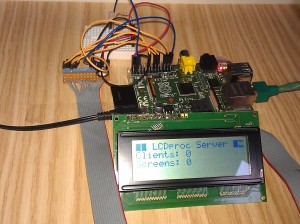

Rpi-LCDproc-1

Deuxième test avec un LCD 20×4 (accès directement aux 15 broches) : ca marche !





/etc/LCDd.conf

Driver=hd44780

## Hitachi HD44780 driver ##
[hd44780]
ConnectionType=rpi

Déc
28

By

Commande de modules éléctroniques

Category: Arduino, Raspberry-PI

Arduino_8relay_board

Matériel commandé sur eBay début juin 2012 :

Plaquette de pilotage de circuits de puissance à base de relais 5v.

Ce module possède 2 niveaux d’isolations : les relais (250V, 10A), et des opto-coupleurs (TTL).
Le pilotage des sorties de puissances se fait par des signaux bas (zéro volt).

Remarque pour le Raspberry PI : le GPIO duRpi est en 3.3v, mais ce module est compatible puisqu’il utilise le 0v pour activer les relais.





RTC (Real Time Clock) I2CArduino_RTC



Déc
28

By

Capteur de niveau de fioul opérationnel

Category: Arduino

Le capteur est opérationnel depuis décembre 2011.

montage final du capteur de niveau de remplissage de la cuve à fioul

montage final

Le boitier qui contient le circuit avec l’AT-MEGA328 est dans le garage. Toutes les 10 secondes, la led verte clignote en rafale. Le nombre de d’allumages de la led correspond au nombre de dizaines de pour-cent de remplissage de la cuve. La led rouge indique soit une mesure incorrecte (10 flash), soit une mesure inférieure à 20%.

L’alimentation (5v) est founie par l’adaptateur USB/RS232.

L’ATmega envoie aussi des informations numériques sur le port série, toutes les 10 secondes.

Format de l’information envoiée sur le port série :
<RATE>60</RATE>



Mise à jour d’octobre 2012 :

Après quelques tentatives d’interfacage avec le NAS Synology (problème de driver kernel pour le convertisseur USB/RS232 « CP2102 »), je me lance dans la configuration d’un plugin munin-node sur Linux (vieux PC de récup.)Munin-cuve-year

Sur ce graph annuel, on voit bien la consommation en fioul, et on peut même en déduire le bon moment pour le faire remplir ! 😉
